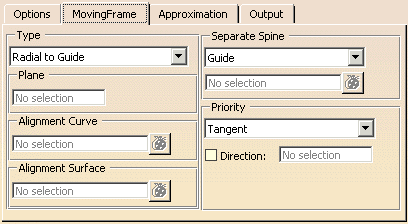

- Type: Das Bewegungsgesetz bestimmt ein lokales Koordinatensystem, das entlang eines Führungselements verschoben wird. Durch Angabe des Bewegungsgesetzes und eines Vektors werden die Achsen aufeinander abgestimmt. Eine Achse wird genau bestimmt. Dies wird durch die Einstellung der Option Priorität abhängig vom Bewegungsgesetz festgelegt. Eine zweite Achse wird anhand zusätzlicher Informationen ausgerichtet.
Die folgenden Bewegungsgesetztypen stehen zur Verfügung:
- Parallel zu Ebene: Das lokale Koordinatensystem wird parallel zur aktuellen Arbeitsebene verschoben.
Wenn dieses Bewegungsgesetz festgelegt wird, wird das Auswahlfeld Ebene aktiv. - Radial zum Führungselement: Die Tangente der Führungskurve bestimmt die lokale Z-Achse. Die angegebene Richtung bestimmt die lokale Y-Achse.
- 2. Kurve: Mit dieser Einstellung wird die lokale X-Achse des Koordinatensystems entlang der zweiten Kurve gezogen.
Wenn dieses Bewegungsgesetz festgelegt wird, wird das Auswahlfeld Ausrichtungskurve (Alignment Curve) aktiv. - Senkrecht zur Fläche: Flächen sind erforderlich, auf die die Senkrechte von der Führungskurve abgelegt werden kann. Die lokale Y-Achse wird an der Flächennormalen ausgerichtet. Wenn dieses Bewegungsgesetz festgelegt wird, wird das Auswahlfeld Ausrichtungsfläche (Alignment Surface) aktiv.

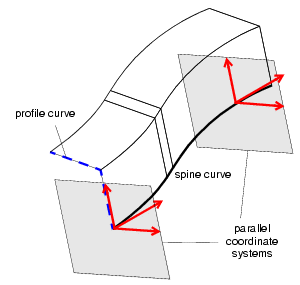

Parallel zu Ebene

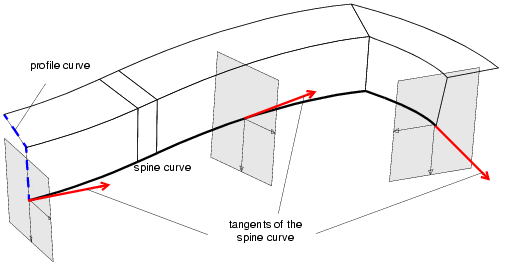

Radial zur Leitkurve

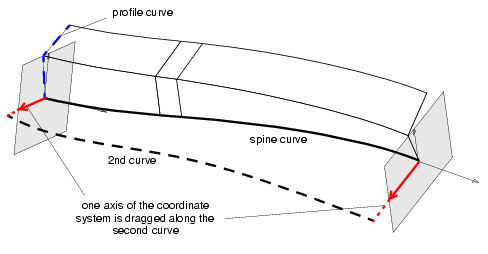

2. Kurve

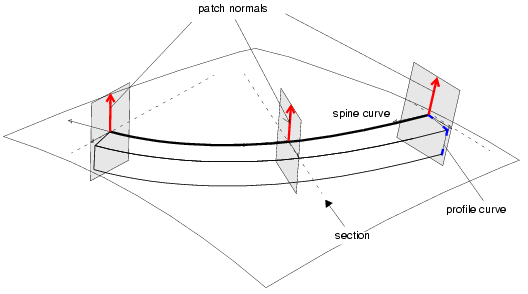

Senkrecht zur Fläche
- Parallel zu Ebene: Das lokale Koordinatensystem wird parallel zur aktuellen Arbeitsebene verschoben.
- Separate Leitkurve: Eine andere Kurve kann als Führungskurve für das Bewegungsgesetz definiert werden.
- Individuell: Auswahl einer beliebigen Kurve als Führungskurve.
- Führungselement (für Translation und Rohrleitungen (Tubing)): Die als Führungselement ausgewählte Kurve wird verwendet.
Kante 1 (für Übergangsfläche): Verbindungskante 1 wird verwendet. - Führungselement 2 (für Translation): Die als Führungselement 2 ausgewählte Kurve wird verwendet.
Kante 2 (für Übergangsfläche): Verbindungskante 2 wird verwendet.
