Translationsflächen erzeugen

In dieser Übung wird erläutert, wie eine Translationsfläche erzeugt wird.

Ein Profil wird entweder entlang einer Führungskurve gezogen oder die Translationsfläche wird durch mehrere Profile ohne Verwendung einer Führungskurve erzeugt. Beim Bewegen der Profile können sie durch Verschieben auch auf zusätzliche Geometrie angepasst werden.
Die Führungskurve kann aus einer beliebigen Anzahl verbundener Kurvensegmente bzw. Flächenkanten bestehen.
Die Profile werden mithilfe des lokalen Koordinatensystems ausgerichtet, das durch ein bewegtes Dreibein definiert ist. Sie müssen an unterschiedlichen Positionen mit der Führungskurve verbunden sein. Für jede Sequenz aus zwei Profilen wird das arithmetische Mittel berechnet, um sie zusammenzuführen. Ist eine Profileinschränkung definiert, werden die Zwischenprofile dieser Geometrie zugeordnet.

Das Symbol Translation anklicken.

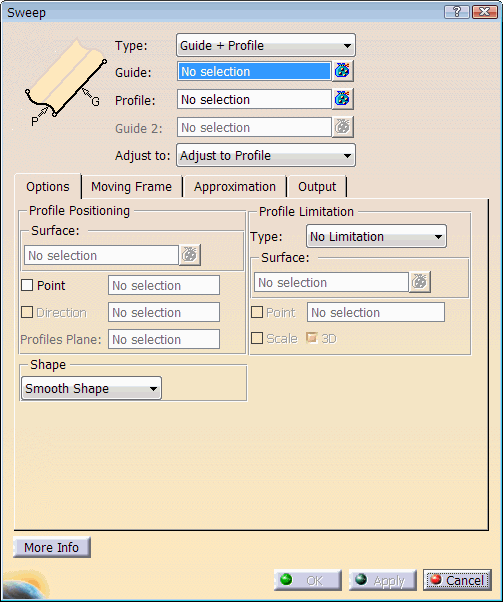

Das Dialogfenster 'Translation' wird angezeigt.

Folgende Optionen können definiert werden:

Type: Translationstyp. Entsprechend dieser Einstellung werden die geeigneten Optionen für den speziellen Typ zur Verfügung gestellt.

Multiselektionen: Erzeugung einer Translationsfläche durch eine Anzahl von Profilkurven ohne Führungskurve.

Type: Multiselektionen

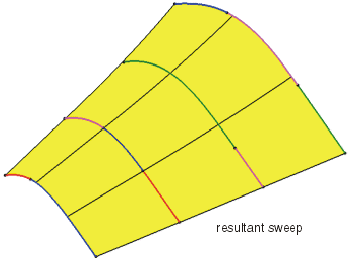

Die Translationsfläche verläuft durch mehrere Profile ohne Führungskurve.

Führungselement + Profil: Erzeugung einer Translationsfläche mit Führung(en) und Profilkurve(n).

	2. Type: Führungselement + Profil Die Profile folgen einer Translation entlang einer Führungskurve.

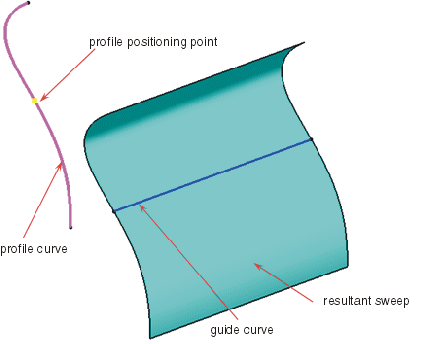

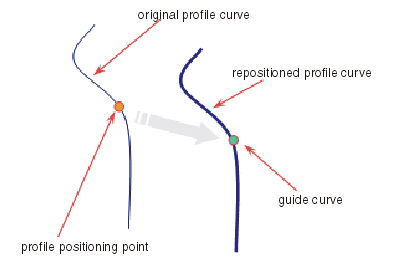

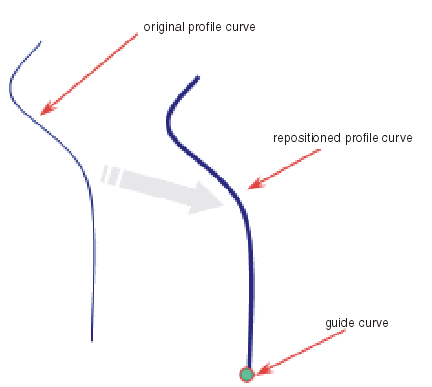

	3. Type: Führungselement + Profil Optionen: Profilpositionierung - Punkt Ein Profil wird entlang der Führungskurve entsprechend dem auf dem Profil ausgewählten Punkt neu positioniert.

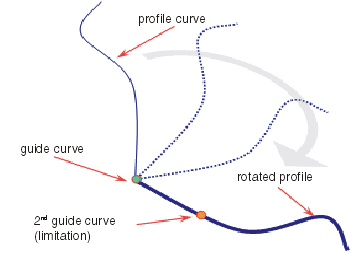

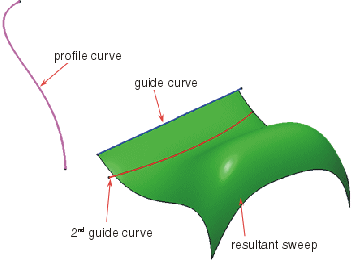

	4. Type: Führungselement + Profil Optionen: Profilbegrenzung - Typ: Führungselement 2 Ein Profil wird um die Führungskurve gedreht, bis es durch das Berühren einer 2. Führungskurve begrenzt wird.

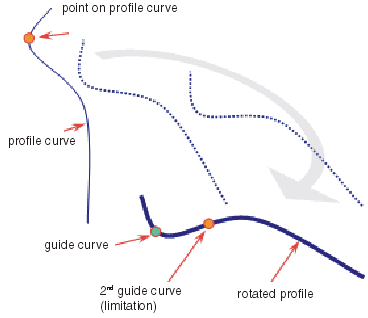

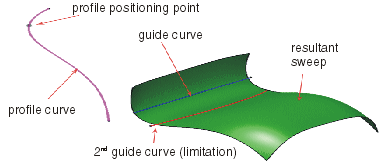

	5. Type: Führungselement + Profil Optionen: Profilpositionierung - Punkt Profilbegrenzung - Typ: Führungselement 2 Zunächst wird ein Profil entsprechend dem Profilpositionierungspunkt auf der Führungskurve positioniert. Dann wird es um die Führungskurve gedreht, bis es durch das Berühren einer 2. Führungskurve begrenzt wird.

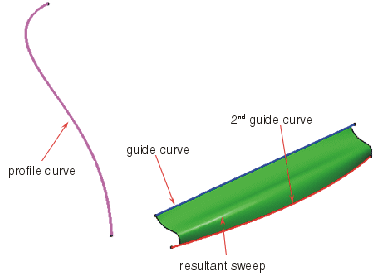

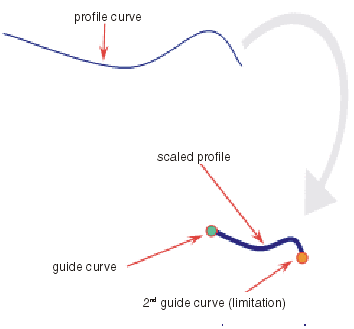

	6. Type: Führungselement + Profil Optionen: Profilbegrenzung - Typ: Führungselement 2 Profilbegrenzung - Maßstab Ein Profil wird zwischen der Führungskurve und der 2. Führungskurve proportional skaliert.

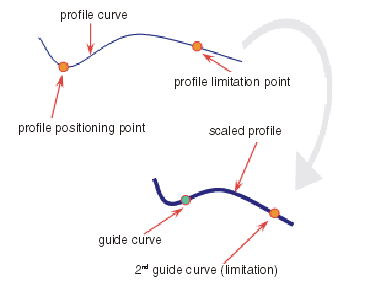

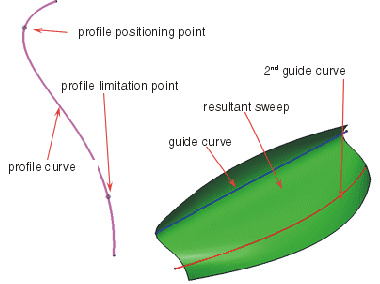

	7. Type: Führungselement + Profil Optionen: Profilpositionierung - Punkt Profilbegrenzung - Typ: Führungselement 2, Punkt, Maßstab Ein Profil wird zwischen der Führungskurve und der 2. Führungskurve mit Punkten proportional skaliert, die sich als Anschlusspunkte auf der Profilkurve befinden.

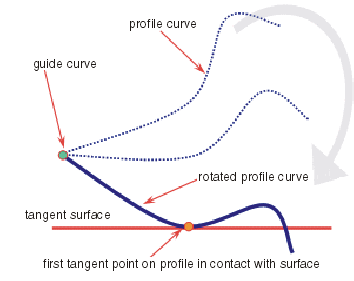

	8. Type: Führungselement + Profil Optionen: Profilbegrenzung - Typ: Flächentangential Ein Profil wird um die Führungskurve gedreht, bis der erste Tangentenpunkt auf dem Profil eine ausgewählte Tangentenfläche berührt.

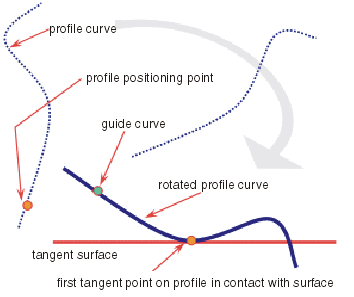

	9. Type: Führungselement + Profil Optionen: Profilpositionierung - Punkt Profilbegrenzung - Typ: Flächentangential Ein Profil wird zuerst entsprechend dem auf dem Profil ausgewählten Punkt auf der Führungskurve positioniert. Dann wird es um die Führungskurve gedreht, bis der erste Tangentenpunkt auf dem Profil eine ausgewählte Tangentenfläche berührt.

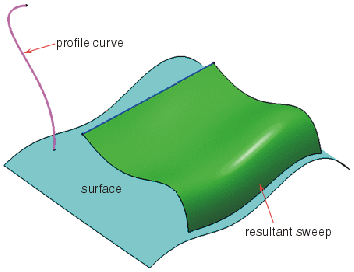

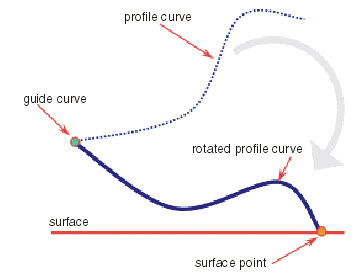

	10. Type: Führungselement + Profil Optionen: Profilbegrenzung - Typ: Flächenpunkt Ein Profil wird um die Führungskurve gedreht, bis sein Ende eine ausgewählte Fläche berührt.

Verschiebung: Erzeugung einer Translationsfläche mit Führung(en), Profilkurve(n) und Verschiebungsfläche(n).

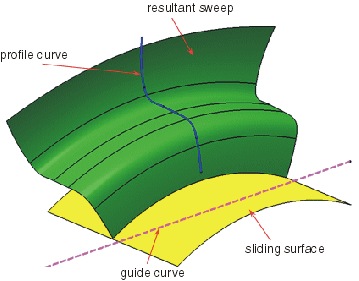

	11. Type: Verschieben Optionen: Profilpositionierung – Fläche Ein Profil wird auf einer Verschiebungsfläche positioniert, wenn eine Translation entlang der Führungskurve erfolgt.

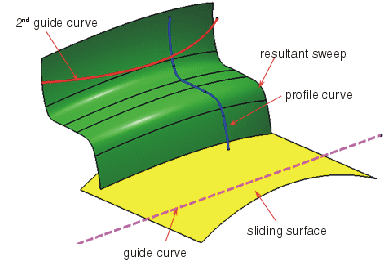

	12. Type: Verschieben Optionen: Profilpositionierung – Fläche Profilbegrenzung - Typ: Führungselement 2 Ein Profil wird auf einer Verschiebungsfläche positioniert, wenn eine Translation entlang der Führungskurve mit einer 2. Führungskurve als Begrenzung erfolgt.

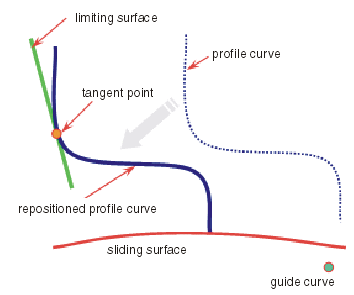

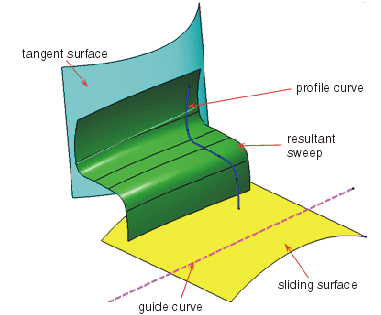

	13. Type: Verschieben Optionen: Profilpositionierung – Fläche Profilbegrenzung - Typ: Flächentangential Ein Profil wird auf einer Verschiebungsfläche positioniert, wenn eine Translation entlang der Führungskurve erfolgt, bis ein Tangentenpunkt auf der Profilkurve die ausgewählte Fläche berührt, die zur Begrenzung verwendet wird.

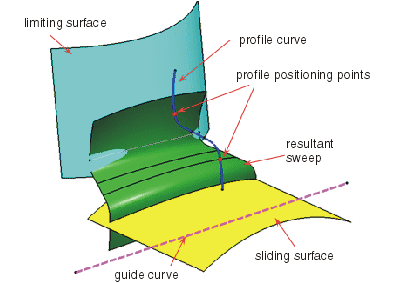

	14. Type: Verschieben Optionen: Profilpositionierung - Fläche, Punkt Profilbegrenzung - Typ: Flächenpunkt, Punkt Ein Profil wird mithilfe der Punkte auf dem Profil positioniert, wobei der 1. Punkt auf der Verschiebungsfläche und der 2. Punkt auf der ausgewählten Fläche liegt, die als Begrenzung verwendet wird.

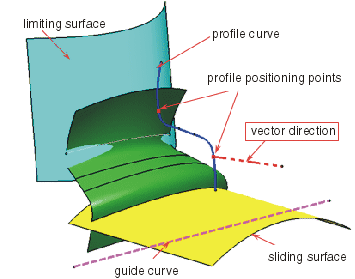

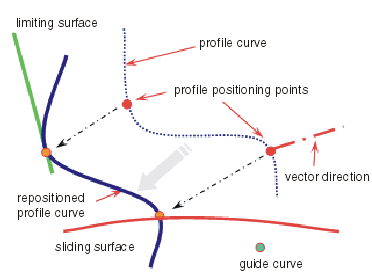

	15. Type: Verschieben Optionen: Profilpositionierung – Fläche, Punkt, Richtung Profilbegrenzung - Typ: Flächenpunkt, Punkt Ein Profil wird mithilfe der Punkte auf dem Profil positioniert, wobei der 1. Punkt auf der Verschiebungsfläche und der 2. Punkt auf der ausgewählten Fläche liegt, die als Begrenzung verwendet wird. Darüber hinaus kann der Benutzer eine Vektorrichtung für die Ausrichtung des Profils definieren.

Führungskurve: Auswahl der Führungselemente.
Profil: Auswahl der Profilkurve(n).
Führungselement 2: Auswahl des 2. Führungselements.
Anpassen an: Besteht eine Lücke zwischen Profil und Führungselement, kann die Translationsfläche entweder angepasst an das Führungselement (An Führungselement anpassen:) oder an das Profil (An Profil anpassen) erzeugt werden.

Registerkarte 'Optionen'

Profilpositionierung: Diese Optionen können für die Positionierung und Anpassung des Profils verwendet werden.
- Flächen: Das Profil wird auf einer Verschiebungsfläche positioniert, wenn eine Translation entlang der Führungskurve erfolgt.
  Diese Option steht für den Translationstyp 'Verschiebung' zur Verfügung.
- Punkt: Das Profil wird entlang der Führungskurve oder Verschiebungsfläche entsprechend einem ausgewählten Punkt auf dem Profil neu positioniert.
  Diese Option steht für die Translationstypen 'Führungselement + Profil' und 'Verschiebung' zur Verfügung.
- Richtung: Das Profil wird durch Definieren einer Vektorrichtung an der Verschiebungsfläche ausgerichtet.
  Diese Option steht für den Translationstyp 'Verschiebung' zur Verfügung.
- Profilebene: Eine Referenzebene kann für die Profilausrichtung ausgewählt werden.
Profilbegrenzung: Das Profil wird um die Führungskurve gedreht, bis es eine ausgewählte Fläche mit der festgelegten Begrenzung berührt.
- Type: Begrenzungstyp.
  Dieses Pulldown-Menü steht für die Translationstypen 'Führungselement + Profil' und 'Verschiebung' zur Verfügung.
  - Keine Begrenzung: Keine Begrenzung definiert.
  - Führungselement 2: Das Profil wird gedreht, bis es die 2. Führungskurve berührt.
  - Flächentangential: Das Profil wird gedreht, bis es die ausgewählte Fläche tangential berührt.
  - Flächenpunkt: Das Profil wird gedreht, bis es die ausgewählte Fläche berührt.
    Option Punkt AUS: Das Profil wird gedreht, bis sein Endpunkt die ausgewählte Fläche berührt.
    Option Punkt EIN: Das Profil wird gedreht, bis es die Fläche im ausgewählten Punkt berührt.
- Maßstab: Das Profil wird zwischen Führungskurve und 2. Führungskurve proportional skaliert.
  Diese Option steht für den Profilbegrenzungstyp 'Führungselement 2' zur Verfügung.
  - 3D EIN: Die Skalierung erfolgt global.
  - 3D AUS: Die Skalierung erfolgt nur in X-Richtung.

Form (nur in ISD): Vorgabe der Form der Fläche, d. h. Art des Übergangs zwischen den einzelnen angewählten Profilen.

Effekt der Option 'Form'

Lineare Form	Lokale Form
Glatte Form	Globale Form

Anwendungsbeispiel

Siehe Registerkarte 'Bewegungsgesetz'

Siehe Registerkarte 'Näherung'

Neben den allgemeinen Optionen für die Annäherung stehen auf dieser Registerkarte folgende Optionen zur Verfügung:

Führungselementsegmentierung
- Sep. Leitkurve: Die Anzahl der Segmente entspricht den Eingabeleitkurven.
- Sep. Leitkurve und Führungselement: Die Anzahl der Segmente entspricht den Eingabeleitkurven und Führungskurven.
- Sep. Leitkurve und Führungselement 2: Die Anzahl der Segmente entspricht den Eingabeleitkurven und Führungskurven 2.
- Alle: Die Anzahl der Segmente entspricht den Eingabeleitkurven, Führungselementen und Führungskurven 2.

Profilsegmentierung (nur in ISD)
- Erste: Die Anzahl der Segmente entspricht der ersten Profilkurve.
- Max: Die Anzahl der Segmente entspricht der Profilkurve mit der max. Segmentanzahl.
- Alle: Die Anzahl der Segmente entspricht allen Profilkurven.

Profilverbindung (nur in ISD)
- Automat.: Der Verbindungstyp für die Profilflächensegmentierung wird automatisch bestimmt.
- Segmente: Die Segmentierung der Profilfläche wird durch die Segmentierung der Profilkurven bestimmt.
- Zellen: Die Segmentierung der Profilfläche wird durch die Zellen der Profilkurven bestimmt.
- Knicke: Die Segmentierung der Profilfläche wird durch die Biegungen in den Profilkurven bestimmt.

Siehe Registerkarte 'Ausgabe'

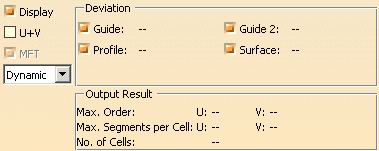

Klicken Sie auf 'Mehr...', um Abweichungen und Ausgabe-Ergebnisse anzuzeigen.

Anzeige: Abhängig von den ausgewählten Optionen werden die Werte im Grafikbereich angezeigt.
Abweichung: Maximale Abweichung der erzeugten Translationsfläche von der ursprünglichen Komponente Führungselement, Profil, Führungselement 2 (begrenzte Geometrie) oder Fläche.
U+V: Darstellung der UV-Vektoren von Kurven und Flächen.
MFT: Darstellung des lokalen Koordinatensystems für das Bewegungsgesetz.
Ausgabe-Ergebnis: Siehe Anwendungsmodi
Ausgabe-Ergebnis: Siehe Ausgabe-Ergebnis
